发布于2025-01-25

3D（数字化设计与制造）大赛市赛参赛作品

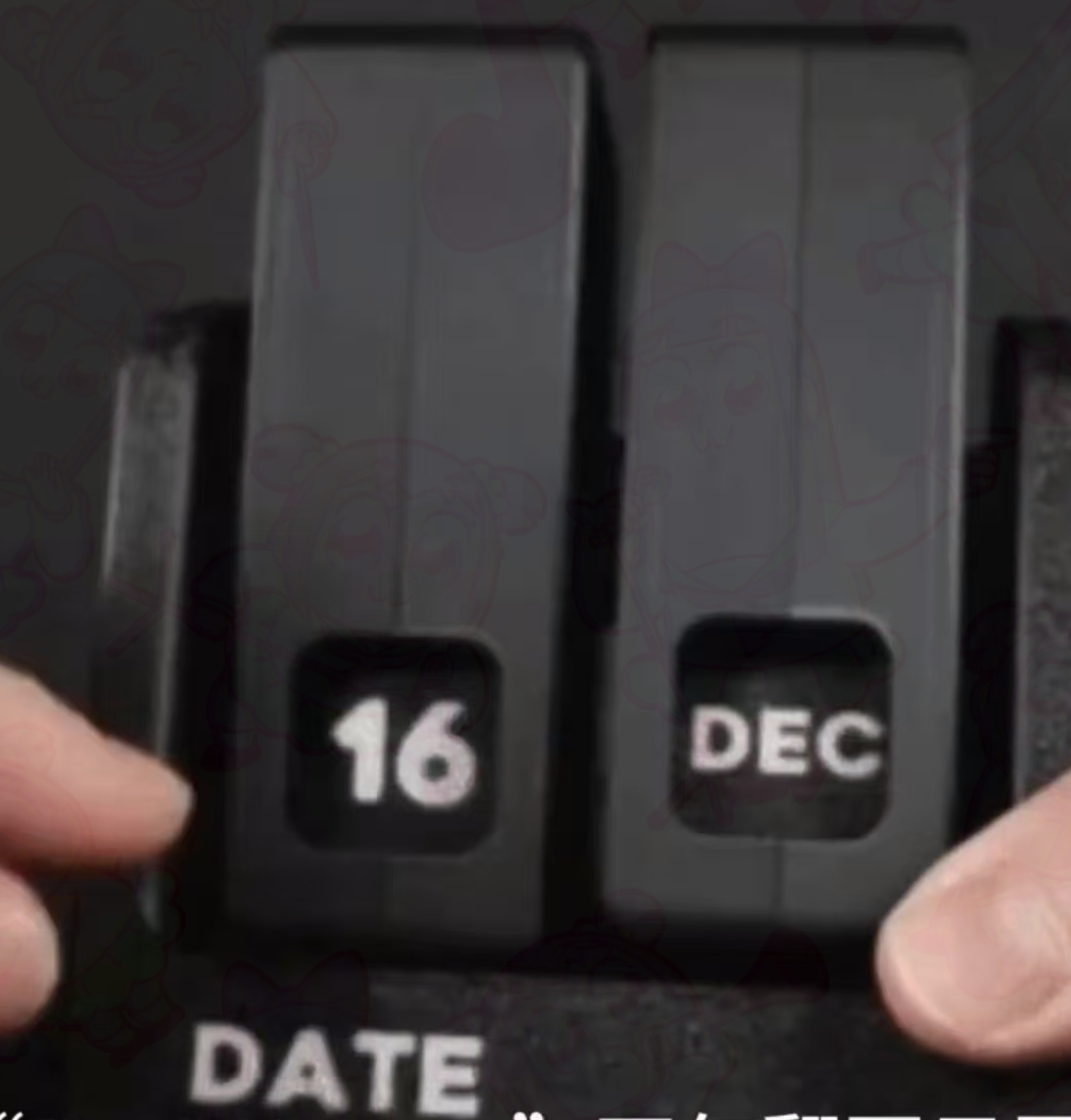

选题的范围是北京文创，首先我们先因特网上浏览现有的产品进行参考，最终选定采用下图这种翻转日历的形式：

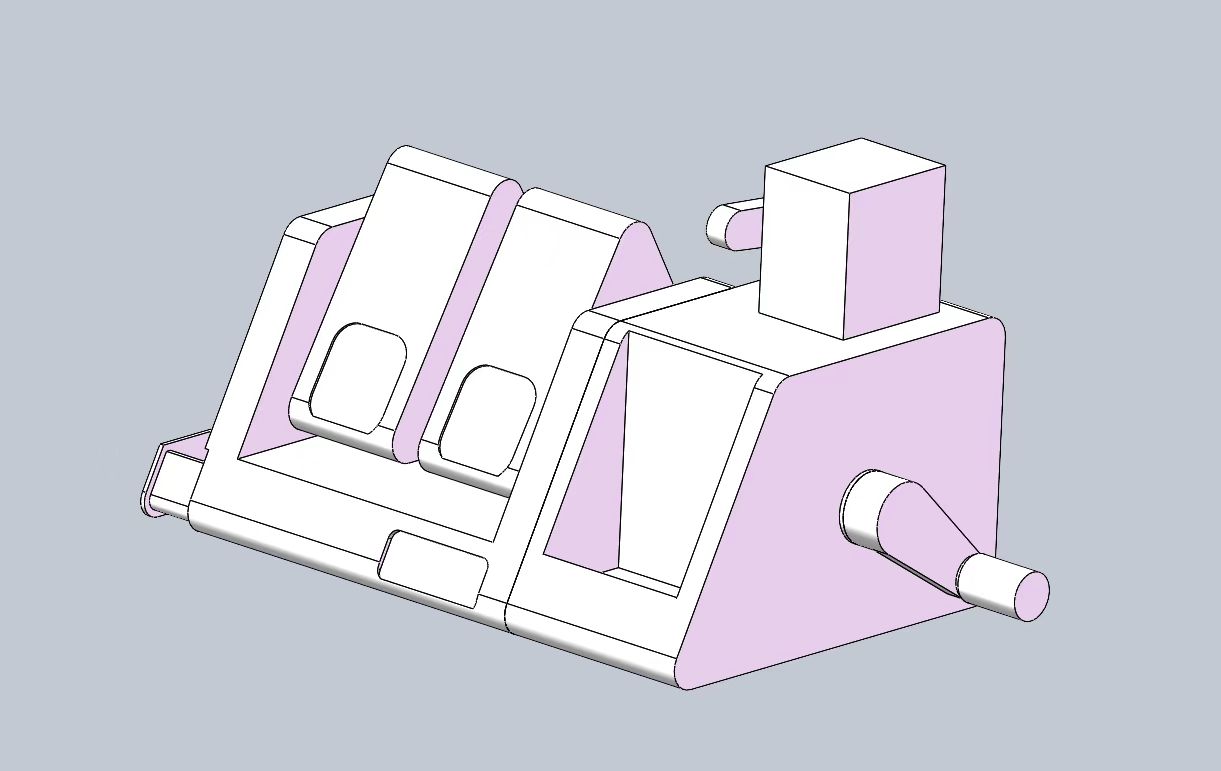

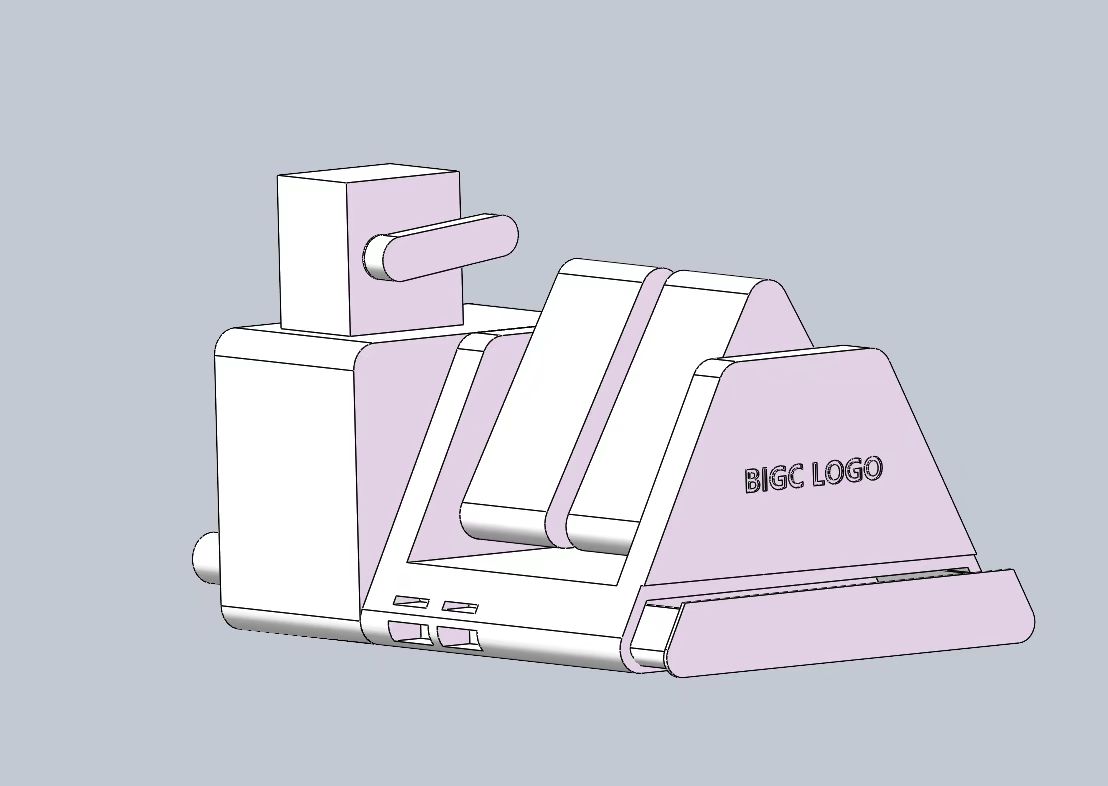

原型建模，市面上的翻转日历都是正方两个面的样式。而我们采用了三个面的创新结构。
该版确定了要实现的大体功能，经过讨论去除了右边显得多余的摇杆机构
作品的建模主要使用了Solidworks（大部分建模工作）、AutoCAD（处理sw中导出的工程图从而进一步生成刀路）、ArtCAM（生成刀路程序）、ICNC（车床控制）等软件

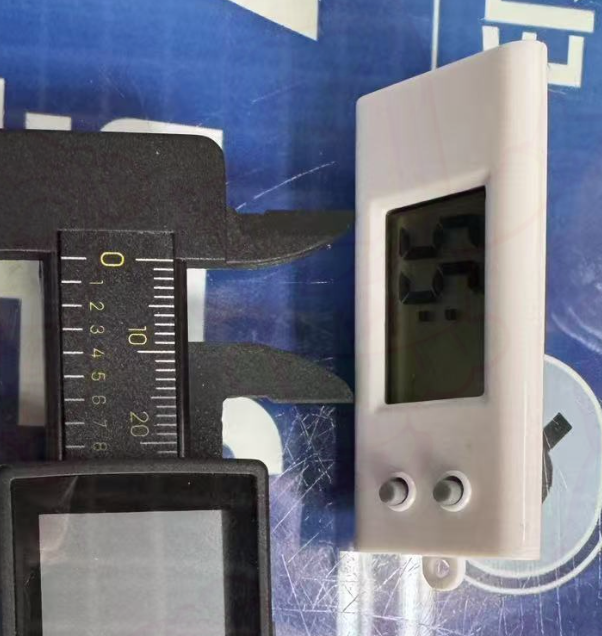

日历底部放置的小时钟实物：

经过打磨优化，再加上了在三角形表面刻上北京文化符号的浮雕创意，基于模块化设计理念，三角形上的立牌可以根据用户的喜好自由选配，使产品具有多样性与可玩性。
本翻转式万年历融合北京历史文化与现代科技元素，左侧三棱柱展现天坛、故宫、颐和园等历史古迹，每月翻转展示，象征北京悠久历史文化；右侧三棱柱呈现央视大楼、鸟巢、水立方等现代建筑，每日翻转，寓意北京科技的飞速发展。底座集成电子闹钟放置槽、小抽屉及 SD 卡卡槽，兼顾学习与空间利用。

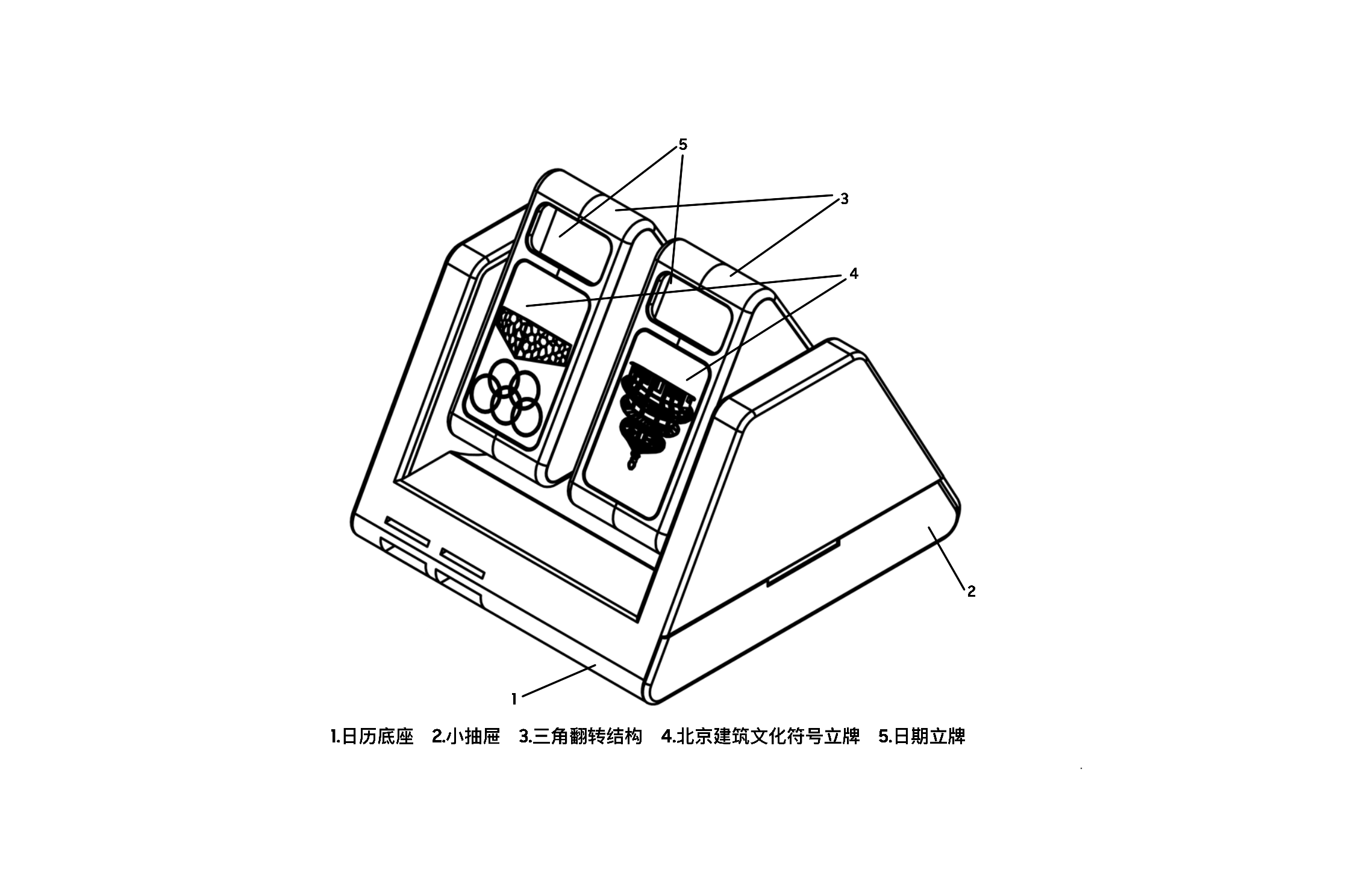

作品组成示意图：
原型3D打印展示，确定了大体方案的实现可行性。

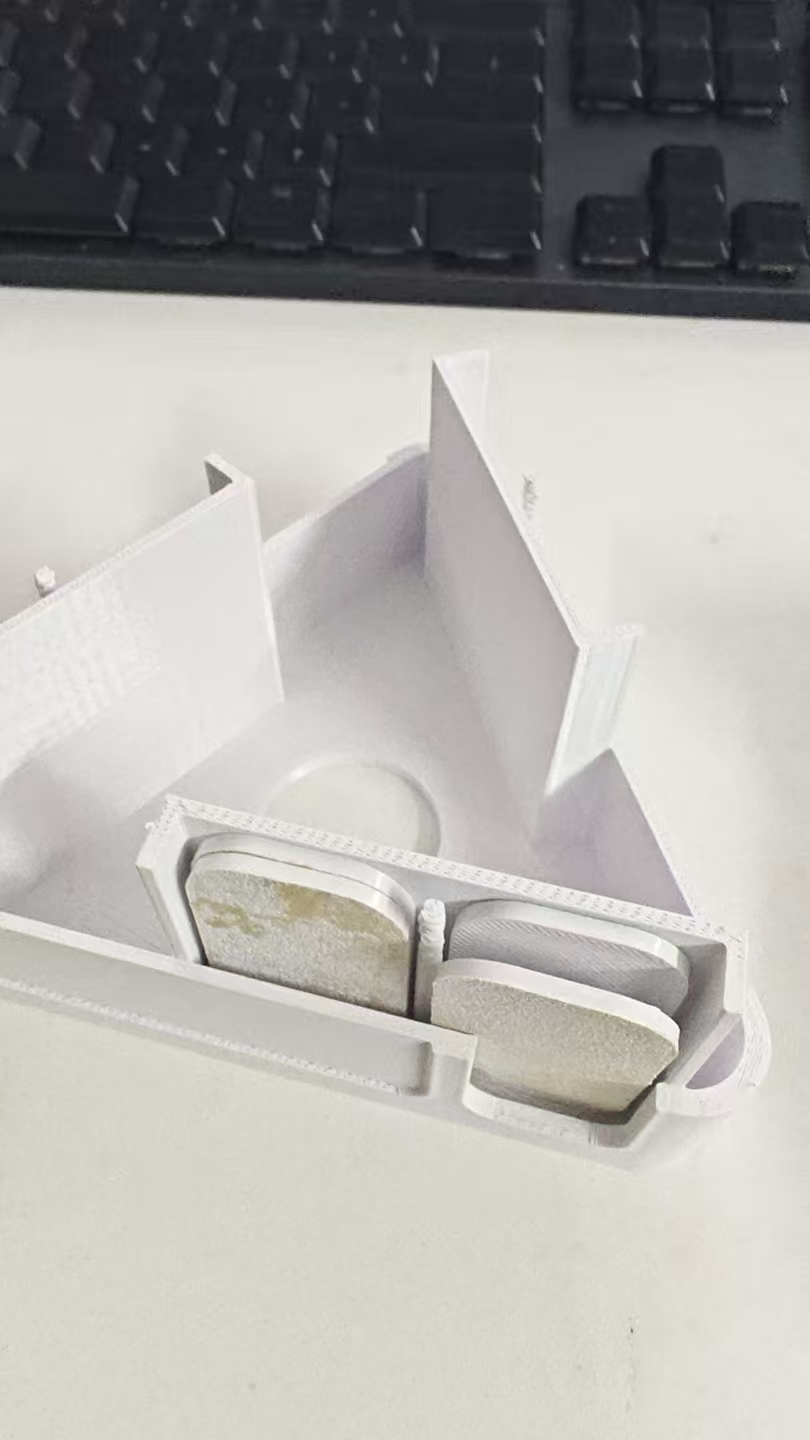

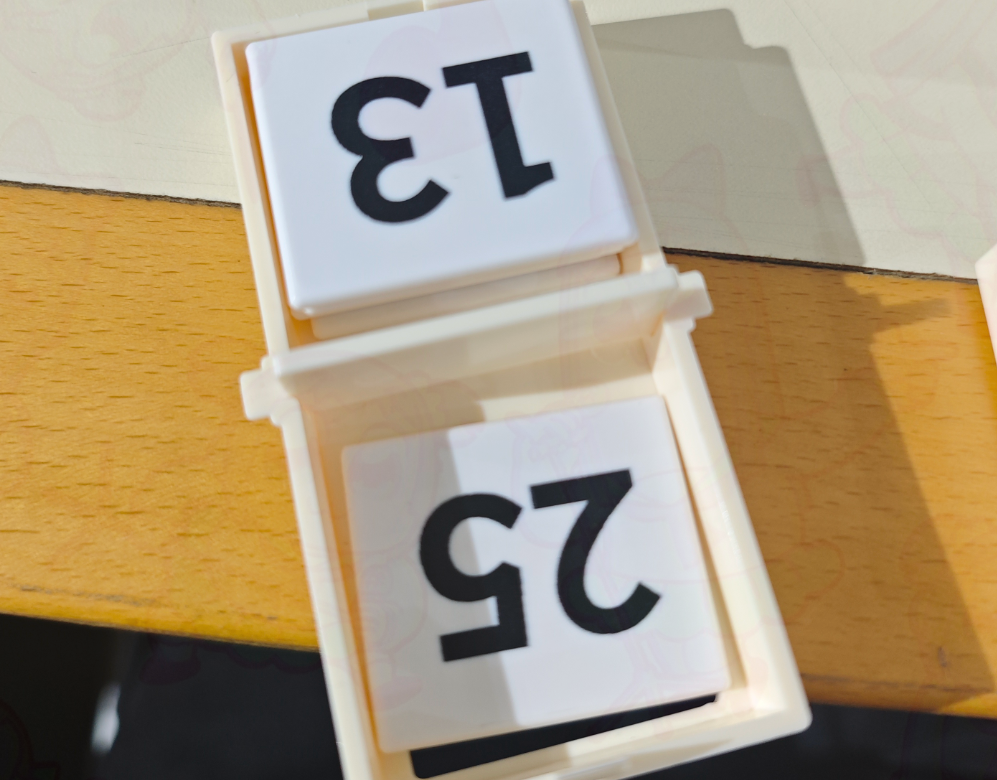

可以通过下面这张内部图片领悟到我们作品的运行原理：日历内部设置有存放日期卡片的卡槽，卡槽中部有挡板将两边的卡片分隔开来，同时挡板与卡槽有正好让一张卡片滑动的空间。在滑动日历三角形模块的时候，卡片受到重力作用向下滑动产生空隙，同时另一侧的卡片滑动进空隙内补位，往复完成日期卡片的交替。

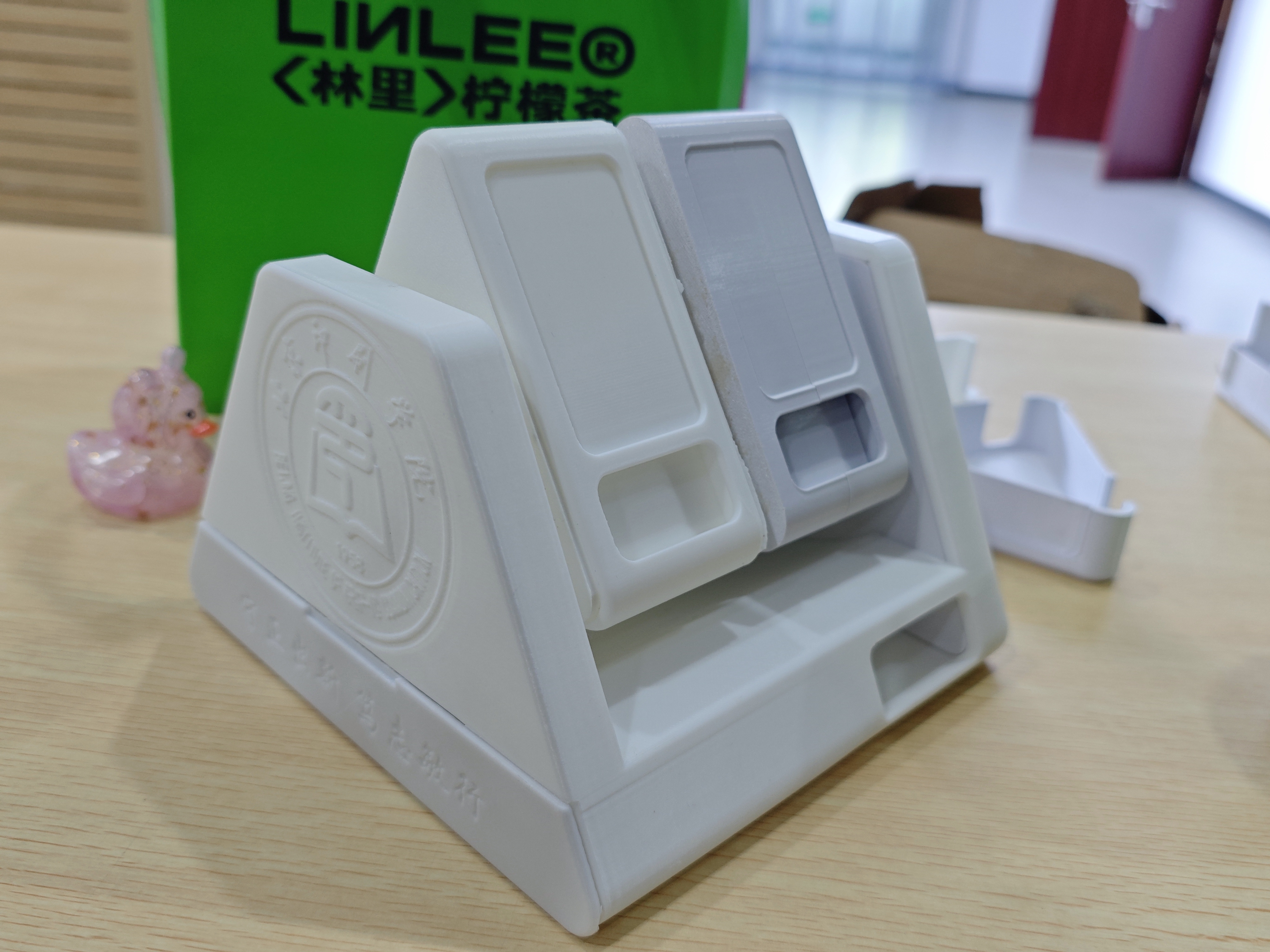

可以看到原来的版本是设计了校徽校训的元素，但是因为赛方要求不能透露学校信息而作罢。

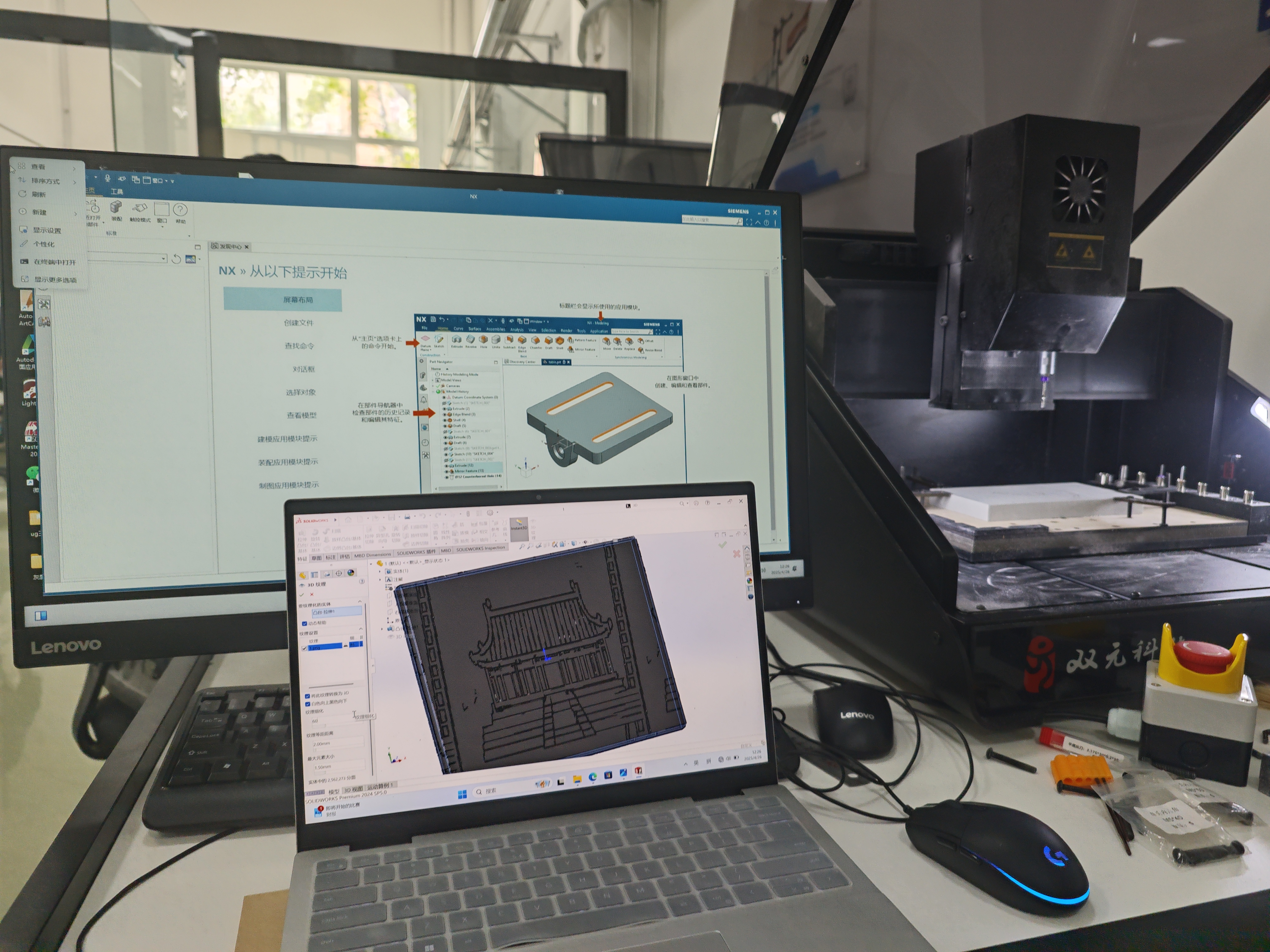

实操培训，学习了UG和ICNC的使用（UG上手实在是过于复杂）
在三角形面的图案雕刻工艺上，运用精细雕刻技术，使历史建筑与现代建筑图案清晰呈现。主体采用FDM和光固化3D打印技术，增材制造兼具环保与美观。

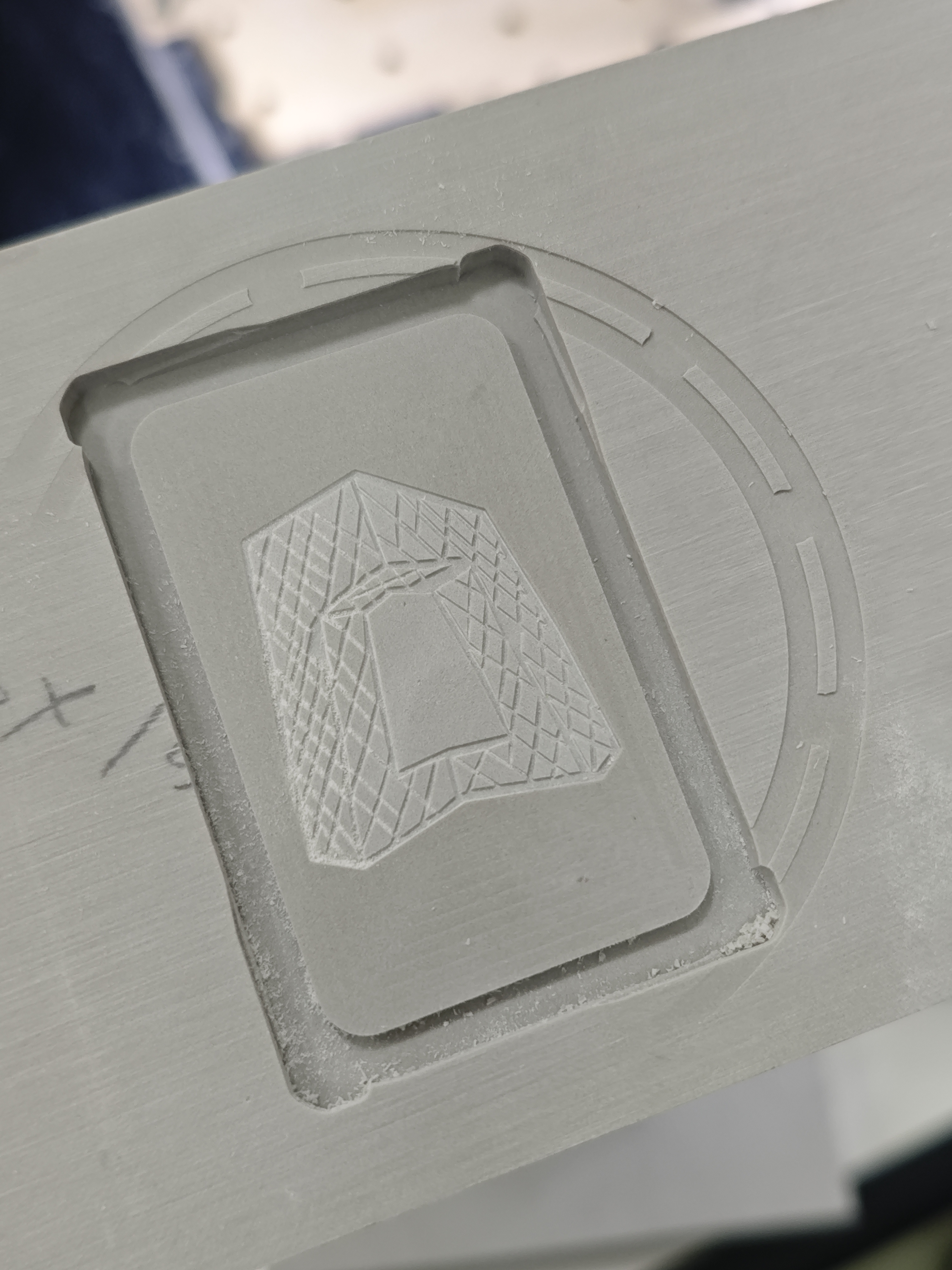

CAM试作成品

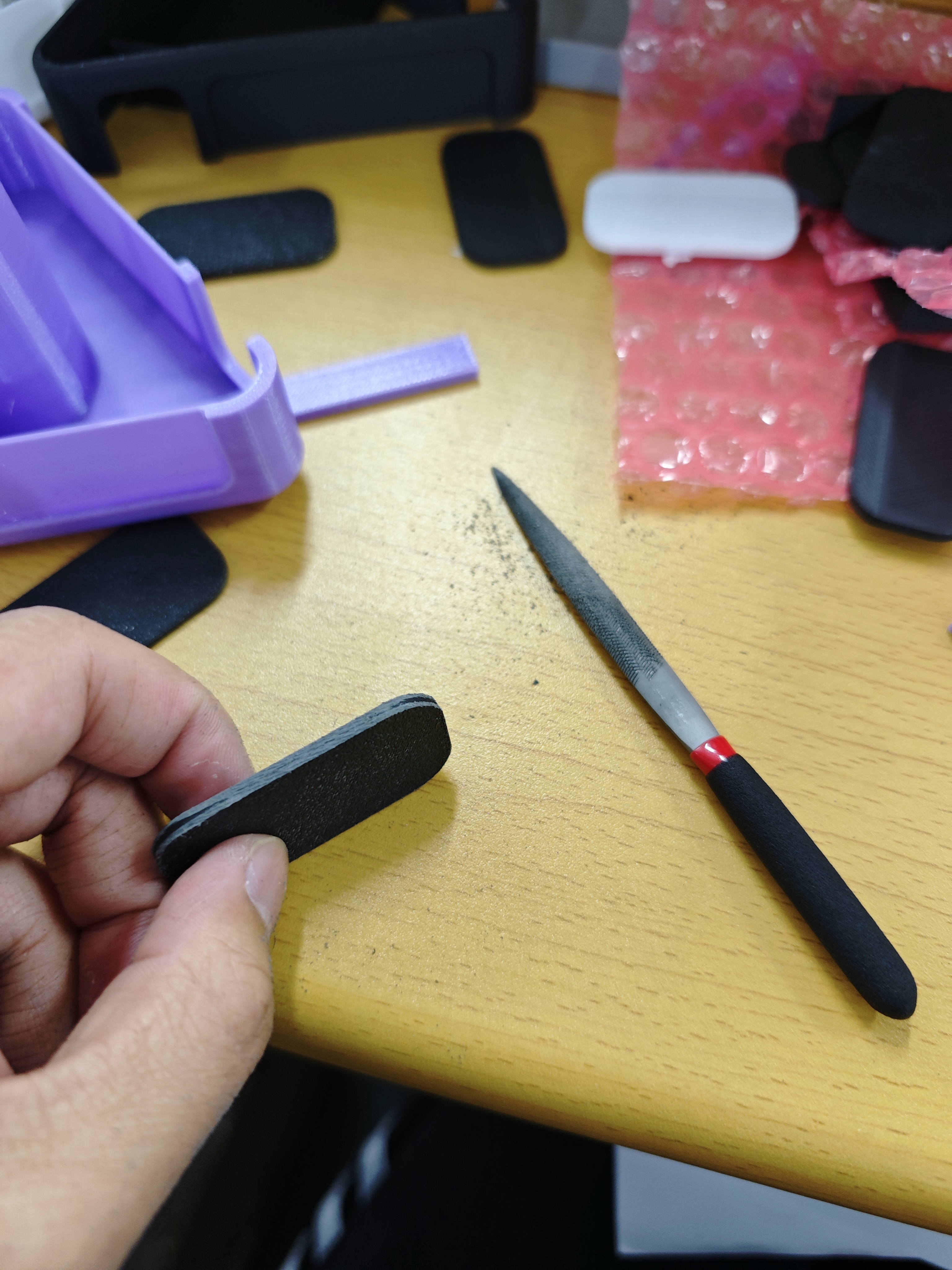

组装打磨，因为日期卡片之间需要来回运动，因此对其表面的光滑度提出了要求。因为FDM3D打印是层层堆叠形成的，平面表面并不光滑，因此需要人工打磨（悲）召唤骆驼室友

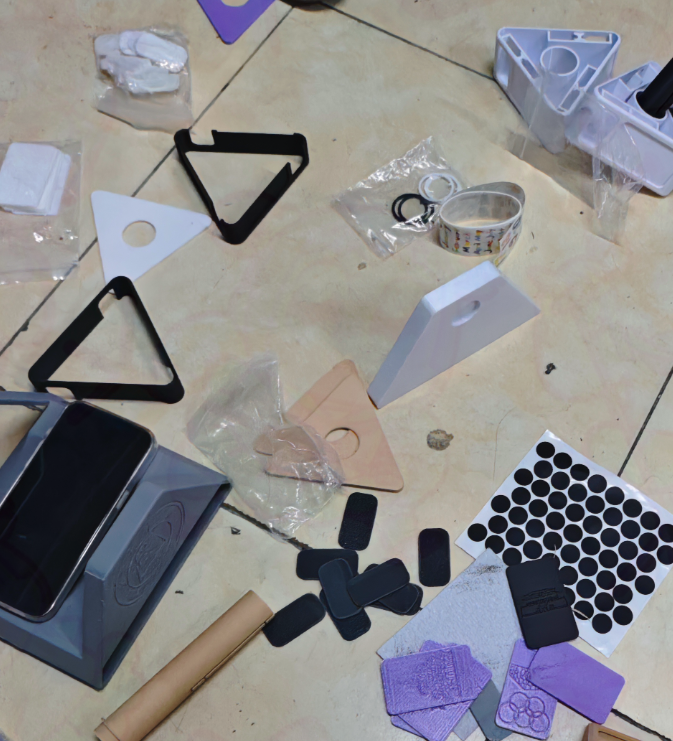

比赛前一天紧张的组装过程：

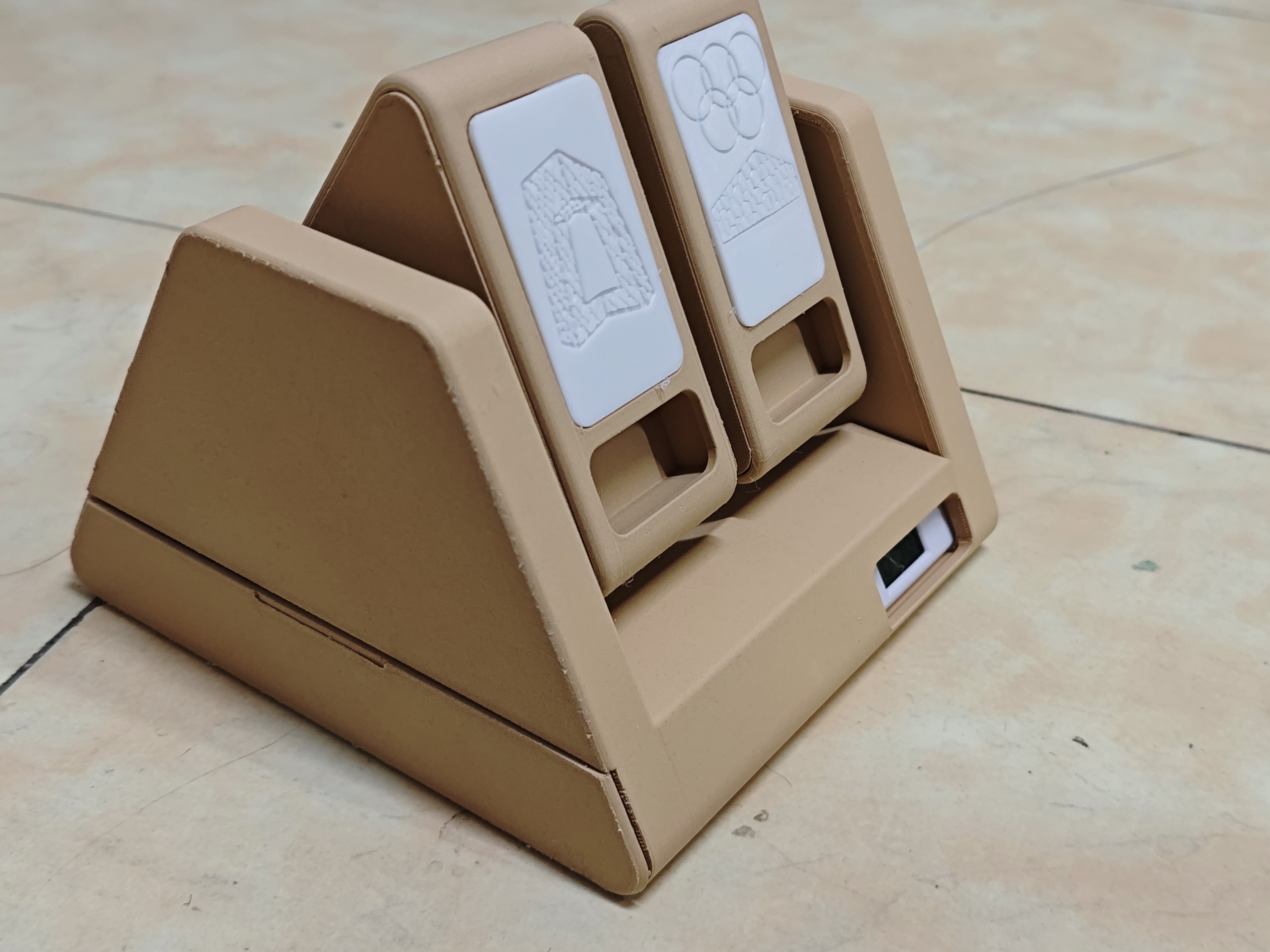

成品，这里存在一个槽点：木色的3D打印材料中掺杂了木屑，导致表面粗糙程度高于普通PET，滑不动日期卡片（）
宣传视频
